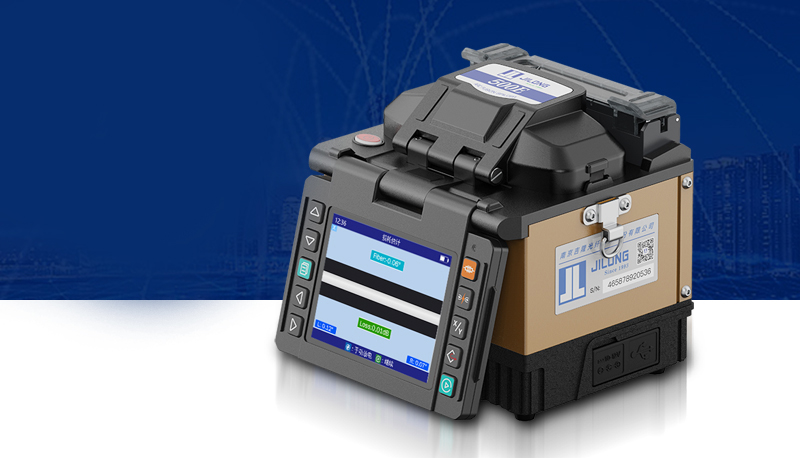

Fusionadora 500E Mini – FTTx
Categoría: Fusionadoras de Fibra Óptica
Características de Producto
-Eficiente, versátil, liviana y portátil.
-Eficiente, versátil, liviana y portátil.
-Diseño de plataforma de trabajo para trabajos aéreos.
-Soporte especial de fibra 3 en 1.
-Garantía de 2 años
-Vida útil del electrodo alrededor de 5000 veces (reemplazable).
-Empalme y horneado automáticos.
-Innovador, no necesita herramientas para reemplazar los electrodos.
-Soporta 120 veces de empalme + horneado cuando está completamente cargada.
Detalles del producto
Fusionadora Integral de fibra óptica en FTTX
● Alineación por revestimiento con cuatro motores
● Pequeña, portátil y económica.
● Altamente adaptable al entorno de uso
Diseño Ergonómico
● Cuerpo compacto y diseño liviano
● Pequeña y de escala háptica
● Fácil de transportar y operar en cualquier momento
Bolso-Soporte diseñado para Trabajos en Altura
● Adecuado para operaciones a gran altitud
● Competente para operaciones convencionales en cualquier entorno en tierra
Aplicación multi-escenario
● Fibra óptica FTTx hasta el hogar
● Monitoreo y seguridad
● Instalación y mantenimiento
Tanque de enfriamiento de doble
● Diseño de doble capa
● 2 veces más capacidad de carga que la convencional
Ampliabilidad - Soporte para Cortadora de Precisión (Opcional)
● Aplicable para una variedad de Cortadoras
● Permite colocar un tanque de enfriamiento
● Altamente escalable (este soporte de operaciones debe comprarse por separado)
Instalación de electrodos sin herramientas
● La vida útil del electrodo es aproximadamente 5000 veces
● Los electrodos se pueden desmontar fácilmente sin herramientas
● Cuando los tiempos de soldadura son demasiado altos y la pérdida es demasiado grande, reemplace la los electrodos lo antes posible
Soldadura automática en 8 segundos
● Empalme de cuatro motores
● Alineación del núcleo
● Valores típicos (en modo rápido monomodo)
(Afectados por el estado de uso de la batería y el entorno operativo))
Horneado automático en 18 segundos
● Se puede ajustar el tiempo de horneado
● Tubo termo-contraíble de 40 mm en modo rápido (afectado por el estado de uso de la batería y el entorno operativo)
Holder universal 3 en 1
● Patchcord
● Pigtail
● Fibra Desnuda
Parámetros del producto
| Método de Empalme | Active Clad-Alignment |
| Applicable Fibers : | SM(ITU-T G.652&G.657) / MM(ITU-T G.651) / DS(ITU-T G.653) / NZDS(ITU-T G.655) |
| Compatible Fiber/Cable : | 0.25~3.0 mm / indoor cable |
| Fiber Holder : | Replaceable |
| Fiber Diameter : | Cladding: 80-150μm，Coating: 100~1000μm |
| Fiber Cleave Length : | 8~16 mm |
| Splice mode : | Max 128 modes |
| Typical Splice Loss : | SM: 0.03dB / MM: 0.01dB / DS: 0.04dB / NZDS: 0.04dB / G.657: 0.03dB ★① |
| Return Loss : | >>60dB |
| Splicing Time : | SM Quick mode : 8 sec / SM Average: 10 Sec. |
| Estimated Splice Loss : | Available |
| Heating Time : | Quick mode 18 sec.(SM G652 250μm 40mm Sleeve) adjustable |
| Protection Sleeve Length : | 20mm, 30mm, 40mm, 50mm, 60mm |
| Heat Programs: | Max 32 modes |
| Battery : | 4000mAh Battery Capacity, Typical 120 Cycles (Splice&Heat) per Charge ★② |
| Electrode Life : | 5000 arcs （replaceable） ★③ |
| Auto-start : | Splice / Heating |
| Automatic Fiber Identification : | / |
| Automatic ARC Identification : | Automatic arc calibration by air pressure and temperature |
| Results Storage : | The last 10,000 splice records and 2,000 result images |
| Tension Test : | 1.96~2.25N |
| Operating Condition : | Altitude: 0~5000m, 0~95% relative humidity, -20~50°C, Max Wind 15m/s |
| Storage Condition : | 0~95% relative humidity, -20~60°C |
| Display : | 3.5” color high resolution (800 x 480) display |
| Fiber Magnification : | X, Y, XY, X/Y : 320X Magnification |
| Power Supply : | AC Input 100-240V, DC Input 9-14V |
| Terminal : | USB2.0 |
| Weight : | 1.06kg without battery / 1.35kg with battery |
| Size : | 130H x 113W x 126D mm |
★① With identical fibres(in room temperature). Measured by cut-back method relevant to ITU-T and IEC standards.
★② Splice & Heat cycles based on 40mm shrink tube/0.25mm fiber,may vary depending on the battery status and operating environment.
★③ Electrode life may vary depending on the operating environment.
| Standard Package | |
| QTY | CATEGORY |
| 1 | ARC Fusion Splicer |
| 1 | High Precision Fiber Cleaver KL-22F |
| 1 | Battery Pack 4000mAh BTR-40S |
| 1 | Power Cable |
| 1 | Alcohol Bottle |
| 1 | Carry Bag |
| 1 | Cooling Tray |
| 100 | Splice Pretection Sleeves (pc) |
| 1 | Fiber Cleaning Wipes (FOCW) |
| 1 | Fiber Stripper CFS-3 |
| 1 | Flat Cable Stripper FTS-01 |
| 1 | Inspection Certificate |
| 1 | Calibration Certificate |
| 1 | Quick Reference Guide |
| 1 | Brochure of JILONG |
| 1 | Brochure of TAWAA |
| 1 | Brochure of JILONG OTDRs |
